ドリルマスターSOM-121

超音波穿孔機
DRILLMASTER MODEL SOM-121

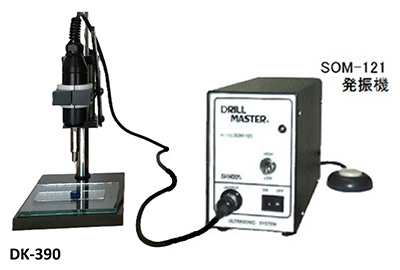

ドリルマスターSOM-121

写真の構成はSOM-121のハンドピースを
ドリルスタンドに取り付けてあります。



本機の特徴

本機は、半導体・セラミックス・焼結超硬金属・ガラス・貴石等、硬くて脆い材料用の穿孔機です。
小型・簡便で、使い勝手の良さを活かすように製作されています。
穿孔した孔の上面の縁もツールが貫通した下面の縁もカケを起こさずきれいに加工できます。
ツールの形状を変えることで、四角・三角・異形状の穿孔が可能ですが、ツール面のサイズに制限がありますので、受注生産となります。



発振機・標準オプションのセット内容説明

型番をクリックすると、各仕様・製品の内容がご確認頂けます。

型番

品名

セット内容

備考

SOM-121

ドリルマスター

発振機本体
ハンドピース



DK-300

ドリルスタンド

ハンドピース取り付け用
標準スリーブが
必要となります。

発振機セットでの
ご注文の場合
標準スリーブを
付属させていただきます。

DK-400

ドリルパウダーセット

GC・・100g
アルミナ・・20g
ダイヤモンド・・25ct



121D-350

ドリルツール3本組

φ0.7・φ1.0・φ1.5



121D-360

ドリルツール6本組

φ0.7・φ0.8・φ0.9
φ1.0・φ1.2・φ1.5





標準セット価格(任意のセットでのご注文もお受けします)

品名

セット内容

備考

標準セット

SOM-121 ドリルマスター
DK-300 ドリルスタンド
DK-400 ドリルパウダー3種
121D-360 ドリルツール6本セット

セット価格あり



その他オプション

型番

品名

セット内容

備考

DK-310

ドリルスタンド DK-300用
クランプ

クランプセット取り付け
追い加工



DK-320

ドリルスタンド DK-300用
ダイヤルゲージ

ダイヤルゲージ取り付け
追い加工



DK-330

ドリルスタンド DK-300用
クランプ+ダイヤルゲージ

クランプ・ダイヤルゲージ
共 追い加工





穿孔機としてのチラシはこちらからダウンロードできます。

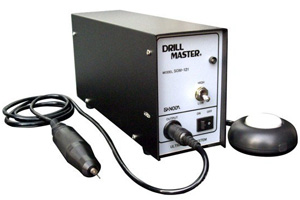

ドリルマスターSOM-121
DRILLMASTER SOM-121



標準構成

*発振機・ハンドピース
*ツールカバー
*スパナ 2本セット
*ハンドピースレスト
*取り扱い説明書
*保証書



●本体発振機の優れた電子回路の採用により無駄な発熱を防ぎます。

●作業においても、適正な使用により、長時間連続の常に安定した振動が得られます。



仕様

電源電圧・・・AC100V~230Vオートトランス
周波数・・・50/60Hz
超音波周波数・・・24KHz
最大出力・・・20W
追尾方式・・・PLL自動追尾方式
外形寸法:発振機・・・85(W)×290(D)×140(H)
ハンドピース・・・φ28×140(L)
重量:発振機・・・約2.9Kg
ハンドピース・・・約130g
改善のため、仕様および外観を変更する場合があります。



ページトップへ戻る

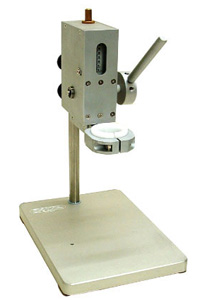

DK-300 ドリルスタンド



SOM-121ご購入時
ハンドピースセット用スリーブが付属します。



ドリルスタンド単体でのご注文の場合
スリーブは付属しません。
ご使用される機種に見合った、スリーブをご用意ください。
ご注文による、各種スリーブの製作もお受けいたします。



仕様

ベースサイズ:150(W)×190(L)mm
支柱高さ:230mm
支柱からツールまでの懐:約110mm

位置決めツール取り付け用ねじ孔:1箇所



ページトップへ戻る



DK-400 ドリル用パウダーセット

以下のパウダー3種セット




グリーンカーボランダム
100g


ダイヤモンドパウダー
25ct


アルミナパウダー
20g



ドリル用パウダーは、各々単品でもご注文をお受けいたします。



型番

品名

DK-410

グリーンカーボランダム100g

DK-430

ダイヤモンドパウダー25ct

DK-450

アルミナパウダー20g

ページトップへ戻る



121D-350 ドリルツール 3本組み

内訳
φ0.7・・・1本
φ1.0・・・1本
φ1.5・・・1本



ページトップへ戻る

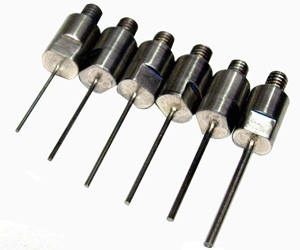

121D-360 ドリルツール 6本組み

内訳
φ0.7・・・1本
φ0.8・・・1本
φ0.9・・・1本
φ1.0・・・1本
φ1.2・・・1本
φ1.5・・・1本

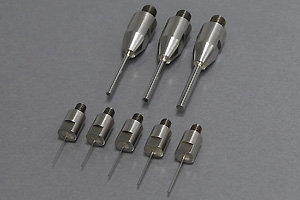

121D ドリルツール 単品

ドリルツールのサイズは、φ0.3mm~φ3.0mmです。
ツールサイズは、φ0.1mm間隔です





小径用ツールのサイズは、φ0.3mm~φ2.0mmまでの各サイズです。
標準サイズとしては、
φ0.3・φ0.4・φ0.5・φ0.6・φ0.7・φ0.8・φ0.9・φ1.0・φ1.2・φ1.5・φ2.0
以上11種サイズです。
ただし、φ1.1・φ1.3・φ1.4・φ1.6・φ1.7・φ1.8・φ1.9は受注生産になります。
納期・価格については、お問い合わせください。



大径用ツールは、φ2.0mm~φ3.0mmまでの各サイズです。
標準サイズとしては、φ2.0・φ2.5・φ3.0の3種サイズです。
ただし、上記以外は受注生産になります。
納期・価格については、お問い合わせください。



ページトップへ戻る

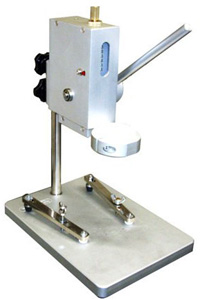

DK-310 クランプ取り付け:ドリルスタンドDK-300の追い加工

DK-300へクランプを取り付け済み
穿孔する製品を、穿孔中手で押さえるより、
しっかりと固定できます。



ページトップへ戻る

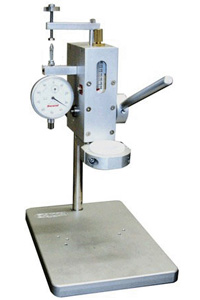

DK-320
ダイヤルゲージ取り付け:ダイヤルゲージをDK-300へ取り付け追い加工

DK-300へダイヤルゲージを取り付けました。
標準のスケールのメモリでは
読み取りの難しい、穿孔寸法が読み取れます。



ページトップへ戻る

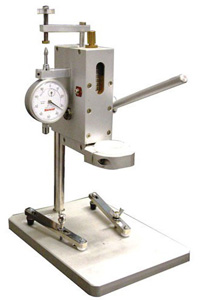

DK-330
クランプ・ダイヤルゲージ双方取り付け追い加工

DK-300へクランプとダイヤルゲージを取り付けました。
