石・ガラスの穴あけ機

定格電圧　　　　　　AC１００V　　５０／６０Hｚ
消費電力　　　　　　４０VA　MAX　
発振周波数　　　　　２３KHｚ

発振方式　　　　　  PPL自動追尾方式

発振機寸法　　　　　１４０W×２５５D×２１０H

発振機重量　　　　　４．９Kg

振動子寸法　　　　　４３φ（把握部）×１５０L

振動子重量　　　　　２００ｇ



　

Made in Japan

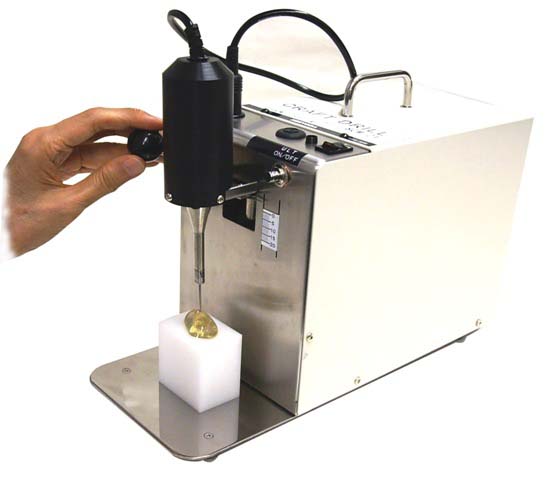

クラフトドリルは、超音波による穴(孔）あけ機で・・・
１．貴石・ジェムストーン・セラミックス・シリコンウエハ-・
４．オプションツールを利用すると、コンクパールや
３．穿孔後の孔の上面も、ドリルが貫通した下面の縁も、

２．机上で簡単に使いこなすことができる装置です。

６．適正な使い方であれば長時間連続の常に安定した穿孔が得られます

CRAFTDRILL
Ultrasonic Drilling System for Gemstones

クラフトドリル

Made in Japan

ダイヤモンドにも穴あけ加工が出来ます。
両方共にカケを起こさずきれいに加工できます。
ガラス等、硬くて脆い材質用の穿孔機です。
　発振器　　　　　　　 　 　１台
　振動子（ケーブル付）　 １個
　ドリルツール　φ0.5ｍｍ 　　１本
　ドリルツール　φ1.0ｍｍ　　 １本
　ドリルツール　φ1.5ｍｍ　　 １本
　砥剤　　　　　　　　　 　　１００ｇ
　スパナ　呼び径5.5mm　　　１本

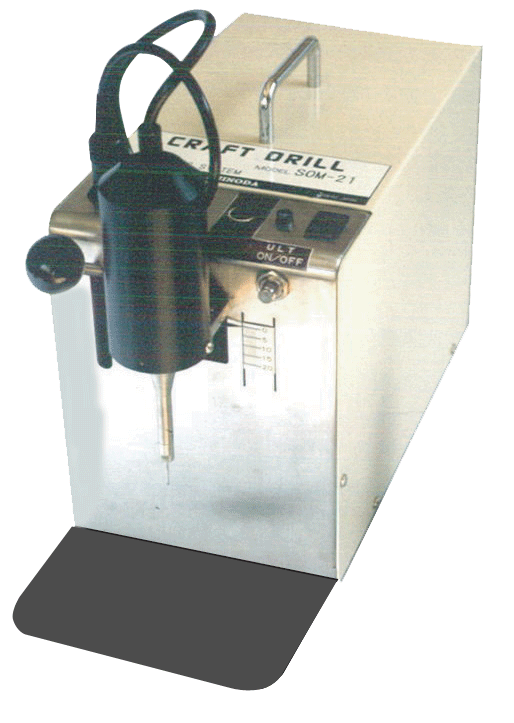

クラフトドリル　SOM-21
　構成
　特徴
　仕様

５． 専用のドリルスタンドを使用すれば大きな石の 穴あけも可能です

超音波による穿孔機

　

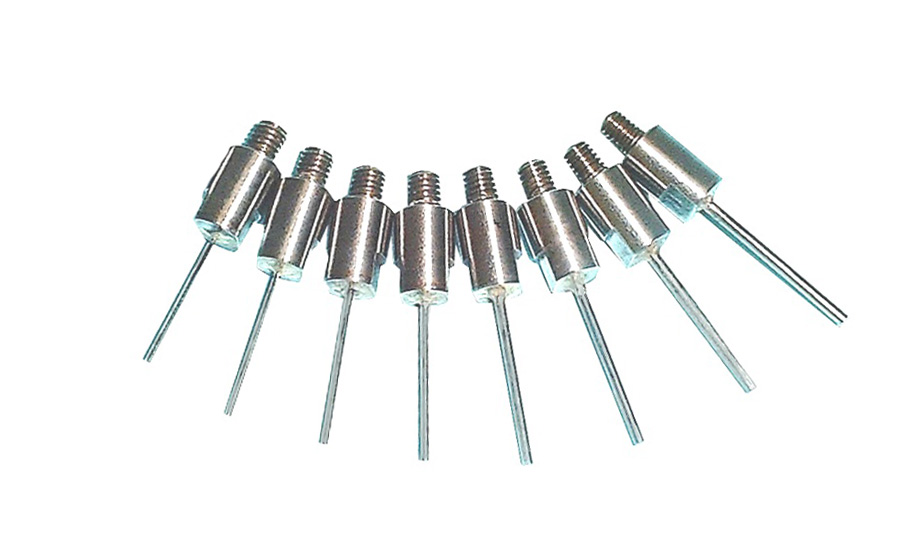

  オプション　TOOL

穿孔可能の穴径は　、０．５φ〜２．０φに対応しています。

ドリルツールサイズは、０．１φ間隔でご用意できます。

標準サイズとして、常時在庫のあるサイズは、以下のようになります。

　０．５φ・０．７φ・０．８φ・０．９φ・１．０φ・１．２φ・１．５φ・２．０φ以上８種サイズです。

上記以外のサイズは受注生産になります。
納期・価格については、お問い合わせください。

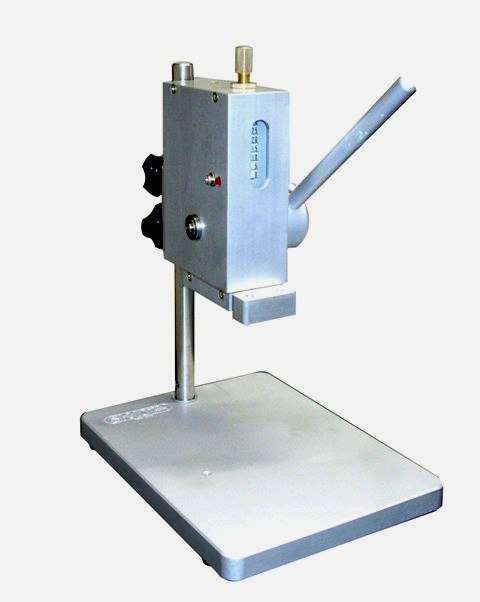

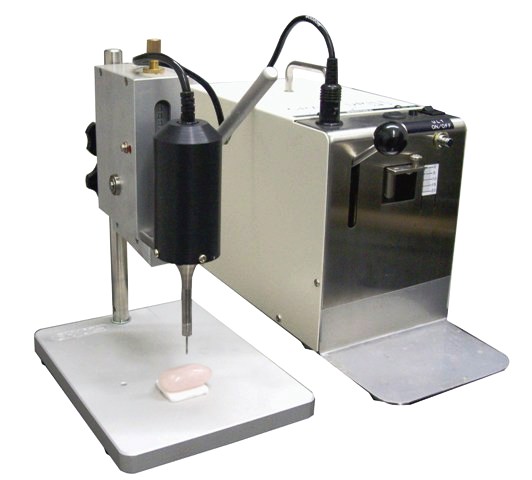

オプション　ドリルスタンド

↓



                    チラシはここからdownloaｄできます

+

●　ダイヤルゲージやクランプを使用できるようになり、作業範囲が広がります。

●　砥剤や水など使用しても、発振機を汚しません。

●　ドリルツールのストロークを変えることが出来ます。

●　作業スペースを大きくして、大きなワークへの加工作業をしやすくします。

ハンドピースを発振機から取り外して、取り付けることが出来ます。　　

標準構成
クラフトドリル
　　　　SOM-21		 POWER　2段切替
POWER　7段切替

機械の仕様及び外観は、改善のため予告なく変更する場合があります
